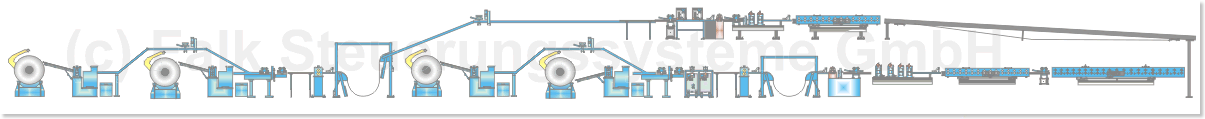

Einlaufteil

Im Einlaufteil werden die obere und untere Metalldeckschicht der Sandwichpanele von den Coils abgewickelt. Oberband und Unterband werden dann je nach Kundenauftrag weiter bearbeitet. Es gibt verschiedene Motivarten, Linierarten, Profilarten uvm.
Eine spezielle Bearbeitung des Unterbandes ist z.B. das Aufprägen einer Kassette (Sektionaltor), das Aufkleben einer Folie (Kaschierung für Dachelemente) oder das Ausklinken bestimmter Bereiche auf des Bleches. Die entsprechenden Bearbeitungen des Ober- und Unterbandes werden im Leitsystem eingegeben.

Hardwareaufbau:

• ca. 80 Umrichterantriebe
• 1 x SIEMENS-SPS 317-2 DP
• ca. 200 Eingänge/Ausgänge

Software:

• automatische Positionierung aller Verstellachsen
• automatische Regelung der Schlaufentiefe
• automatische Steuerung des Abwickelhaspels
• automatische Blechverbindung durch eine Verbindungsstation -> dadurch muss die Anlage nicht leer gefahren werden
• automatische Ereignissteuerung vom Leitsystem (z.B. Coilwechsel, Linierungswechsel, ...)
• kurze Stillstandszeiten durch schnelles Umrüsten aller Verstellachsen nach Auftragsende -> dadurch ist ein sofortiges Nachfahren des Folgeauftrages möglich ohne die komplette Anlage leer zu fahren
• uvm.
