Фирма Falk Steuerungssysteme GmbH разработала термический реактор нового типа с подключенным масс-спектрометром для исследования реакций газовых фаз, возникающих во время термической обработки металлов.

Принципиальная схема реактора представлена на рис. 1, а фото – на рис. 2. МS-Sonde, на который Falk Steuerungssysteme GmbH подала заявку на патент, дает принципиально новую информацию о проходящих на поверхности металла химических реакциях с поданными в реактор технологическими газами. При помощи MS-Sonde можно выполнять измерения in-situ газовой фазы в среде вокруг металлических проб во время термической обработки и формовки. Температурная зависимость химических реакций между пробой и активными газами может регистрироваться количественно, на основе чего можно делать вывод о процессах, на которых базируются реакции. Наряду с энергией активации реакций в реакторе можно также, прежде всего, получать оптимальные условия для управления процессами в реакторе, напр., для уменьшения слоев поверхности для последующего нанесения покрытий или обезуглероживания заданных зон материала.

Преимущество отслеживания процесса при помощи МС-зонда по сравнению с исследованиями поверхностей после завершения процесса заключается в том, что пробы не контактируют с атмосферой. Исследование проб после завершения термической обработки в реакторе требует большого количества опытов, а МS-Sonde делает возможным непосредственное отслеживание процесса, что существенно сокращает время оптимизации. Соответствующие детальные исследования процессов в реакторах для термической обработки металлов уже были проведены и будут совершенствоваться в дальнейшем.

Статья с подробной информацией

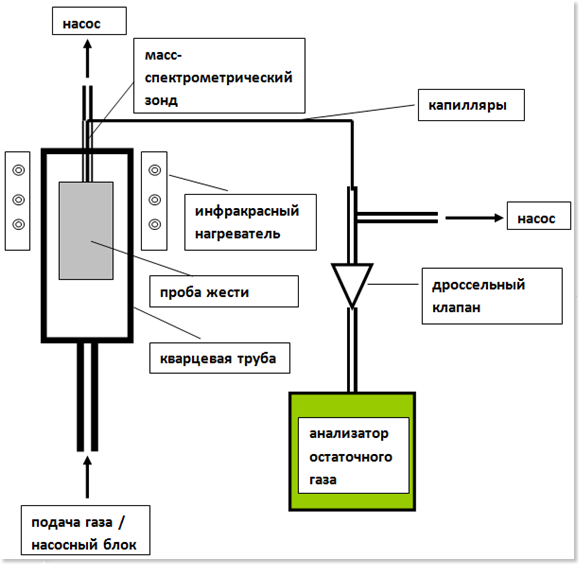

Схема термического реактора с масс-спектрометрическим зондом

Рис. 1. Схема термического реактора с масс-спектрометрическим зондом

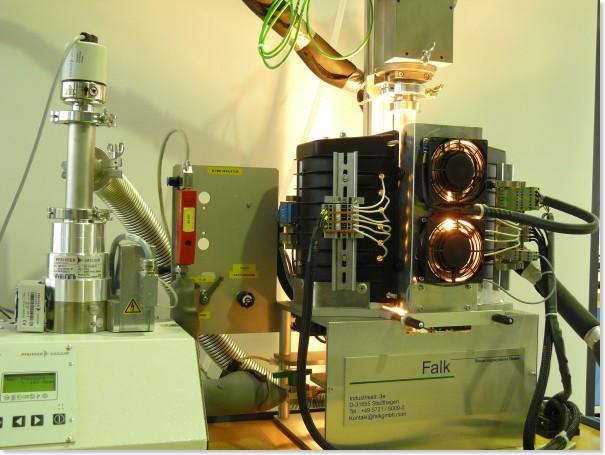

Термический реактор с активным инфракрасным нагревателем.

Рис. 2. Термический реактор (справа на фото) с активным инфракрасным нагревателем. Слева на фото насосный блок подачи газа
